电力光缆

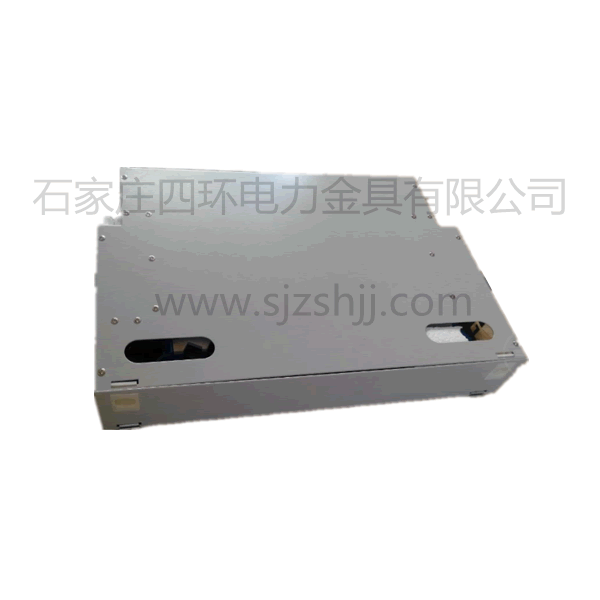

ODF箱

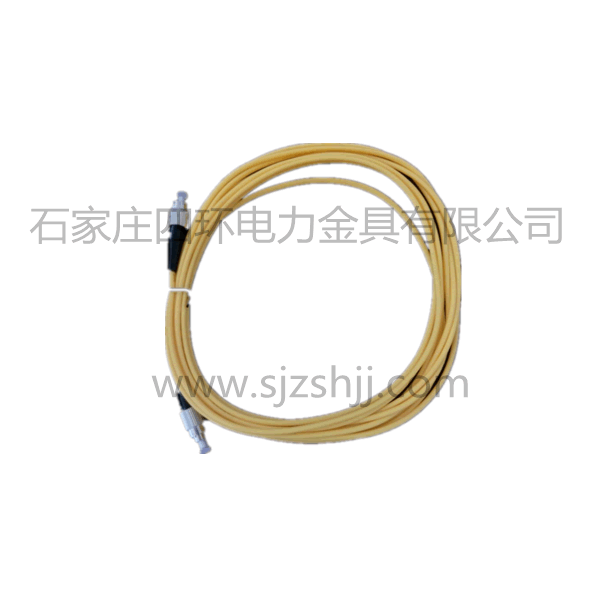

尾纤

全介质自承式电力通信光缆（ADSS） &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;光纤复合架空地线(OPGW)

ADSS光缆也称全介质自承式光缆，全介质即光缆所用的是全介质材料，自承式是指光缆自身加强构件能承受自重及外界负荷。这一名称就点明了这种光缆的使用环境及其关键技术：因为是自承式光缆，所以其机械强度举足轻重；使用全介质材料是因为光缆处于高压强电环境中，必须能耐受强电的影响；由于是在电力杆塔上架空使用，所以必须有配套的挂件将光缆固定在杆塔上。即ADSS光缆有三个关键技术：光缆机械设计、悬挂点的确定和配套金具的选择与安装。<o:p></o:p>

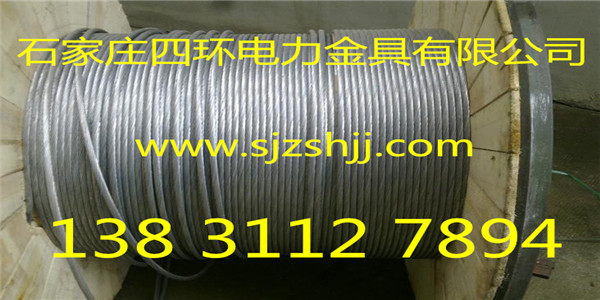

光纤复合架空地线光缆OPGW应用：替换现有地线，改造电力光通信线路；在新建架空电力线时，与地线同步规划设计；为不锈钢光纤传输单元提供最佳保护；传导故障短路电流并提供抗雷击保护。<o:p></o:p>

结构特点：缆径小，重量轻，对塔的附加载荷低；不锈钢管径大于铝包钢线及铝合金线；不锈钢光纤单元位于绞层中心部位，受到的保护稍好；在最小的钢管内获取最大的光纤余长（一次）；单层铠装时抗扭曲、抗侧压、抗拉伸性能稍差。运行温度：－40℃~+80℃&nbsp;

&nbsp; &nbsp; &nbsp;

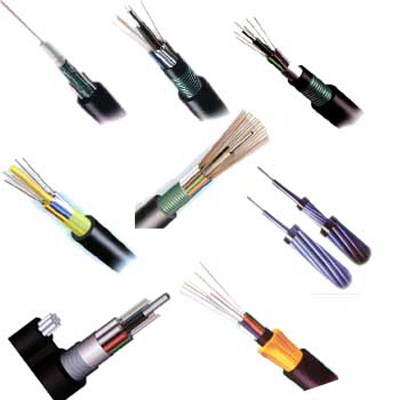

光缆

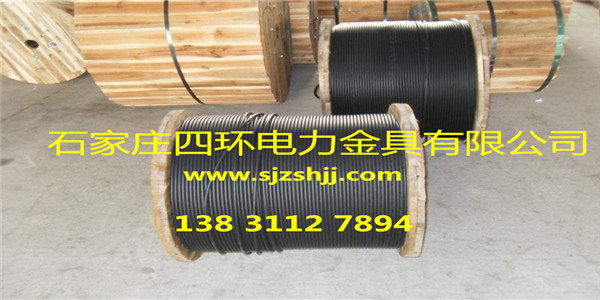

ADSS光缆

&nbsp;OPGW光缆与光纤复合地线在施工方法及施工要求方面无大的区别，但OPGW光缆还同时承载整段长度的光纤，所以在压折、弯曲和安装上都有特殊的要求。目前国内外施工方法使用较多的是张力放线法。利用导线、地线安装时的准备装置，如张力牵引机具、跨越架、牵引绳、导引滑轮等，达到资源利用最大化的效能。

&nbsp;传统的安装方法是通过张力机及牵引机的主牵引与助牵引的作用力。在控制系统的监控及导动下OPGW光缆平稳放线，以10～20 m/s的速度较稳定的架设到各基杆塔上。安装技术人员先进行耐张段的紧线，在观察档看尺度。验证了弧垂张力表的数据后开始安装耐张线夹，然后安装悬垂线夹。接续测试后，OPGW光缆的安装工作至此告一段落。值得注意的是在紧线时，尤其是高差角较大的情况，为保护OPGW光缆上扬时不与滑车碰撞，需要打拉线紧固等。
